用途：

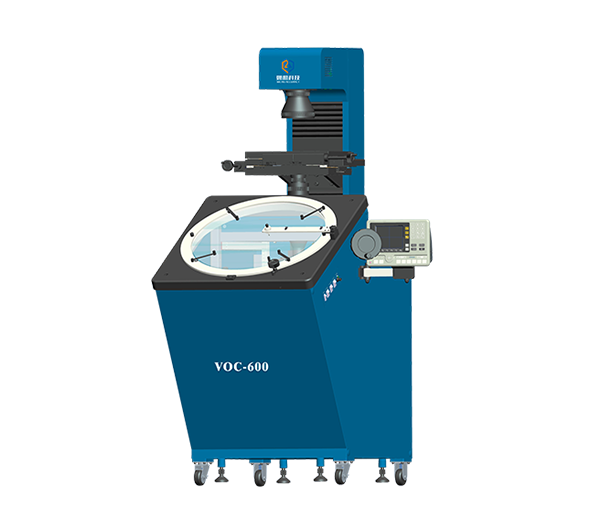

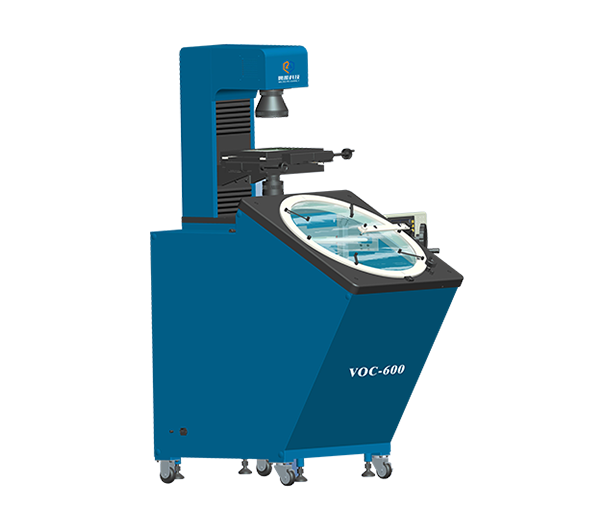

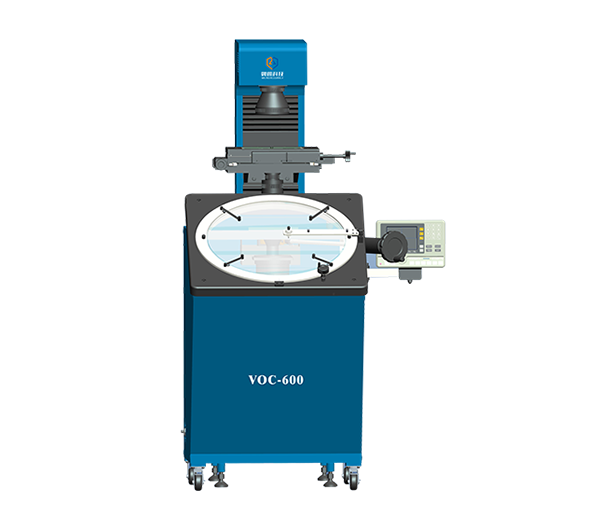

　　VOC600系列落地式轮廓投影仪是精密的非接触式光学测量仪器，集光学，机械，电子，计算机于一体。落地式VOC600型汽车密封件比测仪专门用于检查手机背光，LCD，齿轮，汽车密封件，O型圈等。
VOC600通过在投影屏幕上产生极其清晰的超高分辨率图像，可以自动将工件与其CAD数据进行比较，并获得准确且可重复的OK / NG结果

   　特征：
　　使用顶部照明，投影屏方便定位，可以轻松追踪投影图像或与模板进行比较。
　　配置测量表（包括置零，ABS/INC坐标切换功能），可轻松实现无误差测量。
　　标准的倾斜表面照明装置可提供清晰明亮的图像，便于检查非反射性工件，如塑料零件或印刷材料。
　　可选的光学边缘寻遍器消除了可能与视觉对准有关的人为错误，确保快速，准确和一致的测量，无论操作员的技能如何。
　　



型号		VOC600
投影影像		倒置
金属台尺寸（mm）		404*265
玻璃台尺寸（mm）		270*170
X轴行程（mm）		200
Y轴行程（mm）		100
Z轴行程（mm）		50 (调焦）
分辨率（μm）		0.5
测量单位		光栅位移传感器
精度（μm）头		2.5+L/100 L是被测量工件的长度，单位：mm
投影屏	尺寸 (mm)	Ф615，使用范围>Ф600（蚀刻有米字线）
	旋转范围	0~360°
	旋转分辨率	1' 或 0.01°
光源	反射照明	24V/150W卤素灯泡
	透射照明	24V/150W卤素灯泡
物镜	放大倍数	5X		10X		20X		50X		100X
	物方视场（mm）	Ф120		Ф60		Ф30		Ф12		Ф6
	工作距离(mm)	242.8		143.2		85.5		92		48.5
	测量最大高度（mm）	50		50		50		50		48
冷却方式		轴流风机，强制制冷
电源		AC100~240V 50/60Hz
