用途：

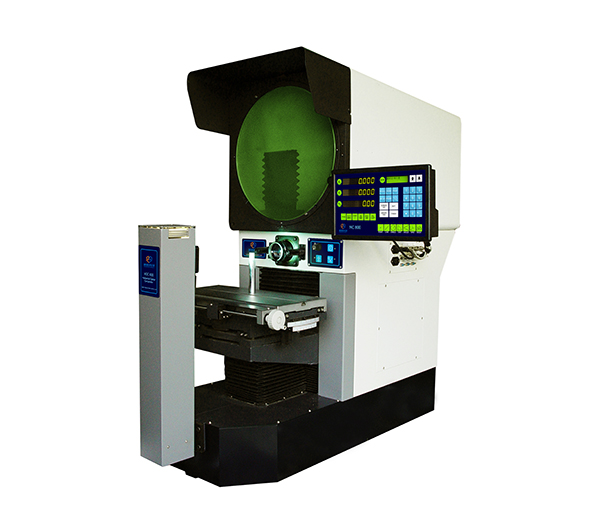

　　HOC400卧式投影仪是集光、机、电、软件于一体的精密高效能光学计量仪器。被测工件可水平放置于工作台上，已广泛应用于机械、模具、工具、仪錶、电子、轻工等行业，是检测各种形状复杂工件的轮廓尺寸和表面形状不可或缺的影像测量仪器，例如：样板、沖压件、凸轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件。
HOC400通过在投影屏幕上产生极清晰的超高分辨率图像，可以自动将工件与其CAD数据进行比较，并获得准确且可重复的OK / NG结果

     特征：

　　配置测量表（包括置零，ABS/INC坐标切换功能），可轻松实现无误差测量。

　　可选的光学边缘寻遍器消除了可能与视觉对准有关的人为错误，确保快速，准确和一致的测量，无论操作员的技能如何。
　　



型号		HOC400
X、Z轴行程（mm）		250*150
Y轴行程（mm）		100
摆动范围		±15°
X、Y轴分辨率 (μm)		0.5
长度标准		光栅位移传感器
测量表		可执行点、线、距离、角度测量； 具有坐标摆正、坐标旋转功能； RS-232C数据输出
精度 (μm)		2.5+L/150 L=被测工件长度，单位：mm
投影屏	尺寸 (mm)	Ф412，使用范围>Ф400（蚀刻有米字线）
	旋转范围	0~360°
	旋转分辨率	1' 或 0.01°
光源	反射照明	21V/150W卤素灯泡
	透射照明	24V/150W卤素灯泡
物镜	放大倍数	5X		10X		20X		50X		100X
	物方视场（mm）	Ф80		Ф40		Ф20		Ф8		Ф4
	工作距离(mm)	93.7		103.9		95.1		65.7		35.0
	测量最大高度（mm）	180		240		240		240		240
冷却方式		轴流风机，强制制冷
电源		AC100~240V 50/60Hz
